射频接入
覆盖目标频段与通道配置，适合作为无线系统的射频入口。
- 频率范围
- 30 MHz–7 GHz
- 收发架构
- 2T3R
- 处理带宽
- 20 kHz–70 MHz
FJM 产品详情
高性能 3收2发 SDR 平台
FJM35
集成双核 ARM Cortex-A9 与高性能 FPGA，提供 3 路接收、2 路发射及 DPD 数字预失真能力，面向复杂协议、数据链与高线性发射系统
Dual-core ARM Cortex-A9Linux / PetaLinuxDPD real-time processing
收发架构2T3R
频率范围30 MHz–7 GHz
处理带宽20 kHz–70 MHz
处理能力Dual-core ARM Cortex-A9 + FPGA (≈410K Logic Cells)
关键能力DPD · Linux / PetaLinux · ≤40,000 hops/s
封装尺寸25 × 25 × 2.64 mm
01 / OVERVIEW
产品概述
FJM35 集成双核 ARM Cortex-A9、高性能 FPGA 与 2T3R 射频收发。ARM SoC 负责系统控制、网络协议、参数配置与任务调度，并支持 Linux、PetaLinux 和 Baremetal；FPGA 负责高速数据通路、实时数字信号处理与 DPD 数字预失真算法，可用于功放非线性补偿和高线性发射链路开发。
02 / CAPABILITY
核心能力架构
从射频接入、实时处理到系统集成，形成可直接进入工程设计的平台能力。
实时处理
使用可编程处理资源承载数字信号链与实时算法。
- 处理能力
- Dual-core ARM Cortex-A9 + FPGA (≈410K Logic Cells)
- 关键能力
- DPD · Linux / PetaLinux · ≤40,000 hops/s
- 典型应用场景
- 数据链
系统集成
围绕接口、存储和控制资源构建完整的平台级方案。
- FJM 产品详情
- 高性能 3收2发 SDR 平台
- 典型应用场景
- 数据链 · 导航定位
- 产品概述
- 集成双核 ARM Cortex-A9 与高性能 FPGA，提供 3 路接收、2 路发射及 DPD 数字预失真能力，面向复杂协议、数据链与高线性发射系统
工程部署
以标准化器件缩短样机验证、板级集成与量产转换周期。
- 封装尺寸
- 25 × 25 × 2.64 mm
- 典型应用场景
- 战术数据链节点 · 无人机综合处理载荷 · 车载多链路网关 · DPD 高线性发射系统
- 选型建议
- ARM 负责控制与调度，FPGA 承载高速实时处理与 DPD 算法
03 / APPLICATIONS
典型应用场景
以下场景用于说明平台的工程适配方向，具体方案可结合任务指标进一步配置。
MISSION-READY PLATFORM
30 MHz–7 GHz · 2T3RFJM35
高性能 3收2发 SDR 平台

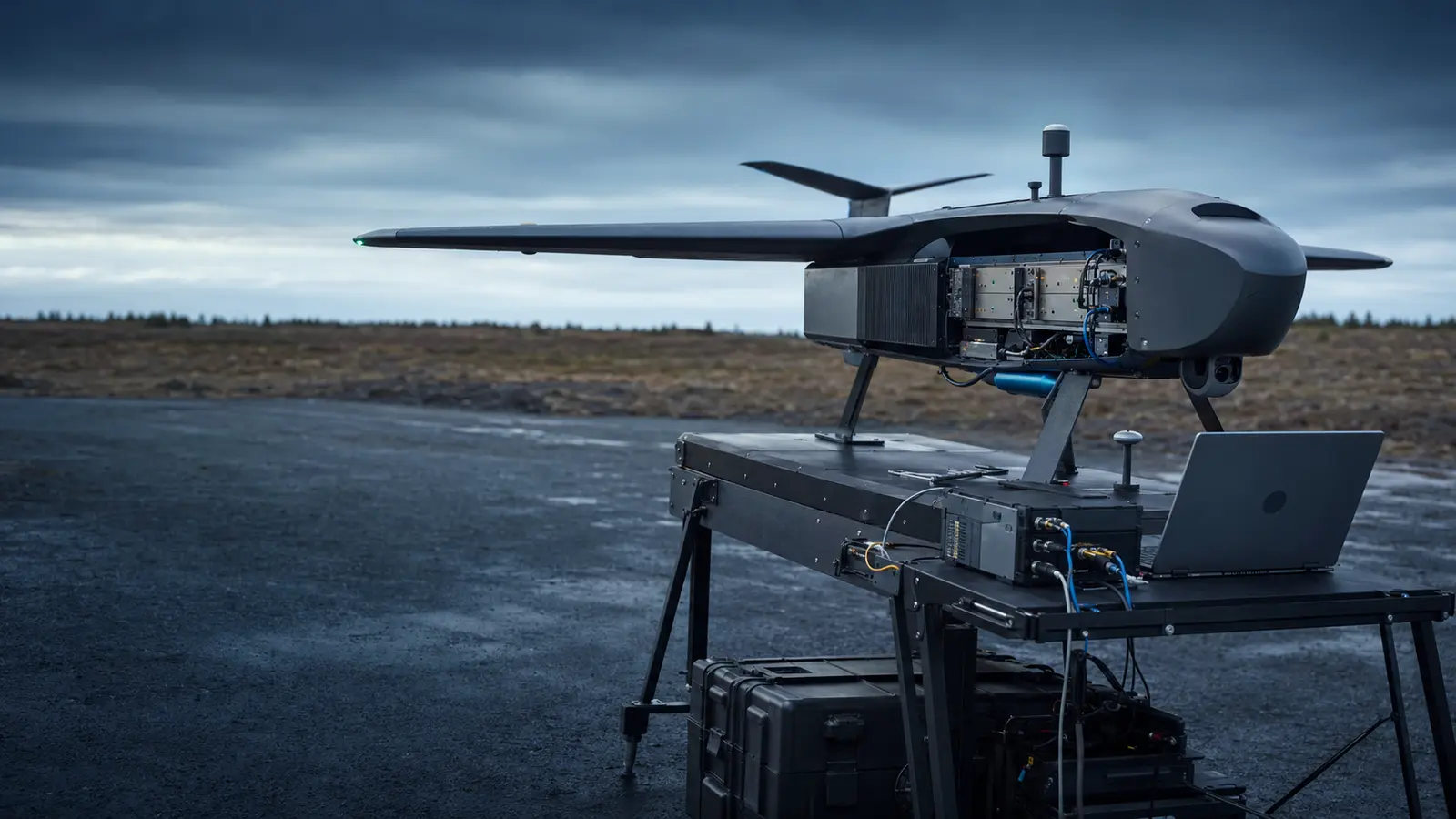

战术数据链节点
利用高算力 FPGA 与 Linux 协同处理复杂协议、网络控制和多业务数据。
无人机综合处理载荷
在机载空间内统一承载通信、导航辅助和任务传感数据的实时处理。
车载多链路网关
面向车辆平台的多制式接入、链路汇聚与边缘计算，支持任务系统协同。
DPD 高线性发射系统
在 FPGA 中承载数字预失真算法，对功放非线性进行补偿，面向宽带通信、基站和高线性射频发射链路开发。
