高可靠平台高性能通信系统
FM40C集成2T3R射频收发、FPGA、ARM、Flash及PS／PL侧DDR3，形成面向高可靠部署的通信与实时处理核心；RF2112、RF3101和RF1103分别承担高频变频、频率合成及接收限幅滤波放大，构建可按任务配置的高性能通信系统。最高24GHz为选配射频SiP后的系统扩展能力，并非FM40C本体的直接频率覆盖。

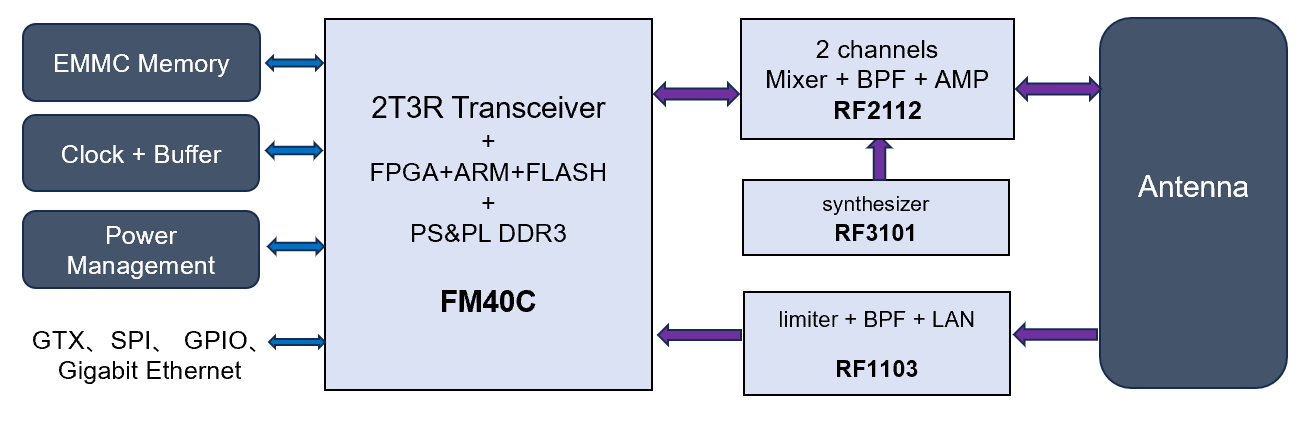

参考架构
FM40C高可靠高性能通信平台
以FM40C为高可靠2T3R通信核心，配合RF2112变频、RF3101频率源和RF1103接收前端SiP，构建支持宽窄带及最高24GHz频段扩展的高性能通信平台。
平台功能
高可靠平台承载多模通信任务
- 以高可靠陶瓷封装FM40C为数字、射频与实时处理核心，适配复杂环境长期部署。
- 2T3R射频架构支持双发三收通道按任务独立配置，可承载多模、多动态链路同时工作。
- 支持宽带高速传输与窄带可靠通信模式，并可根据任务阶段完成模式切换与组合。
- FPGA承担确定性实时处理，ARM负责协议、管理与任务控制，便于功能分层开发。
- PS与PL侧DDR3、eMMC及内置Flash形成分层存储体系，支撑波形、参数和任务数据管理。
- RF2112配合RF3101完成高频变频与本振支撑，RF1103提供接收限幅、滤波和低噪声放大。
- 可围绕目标频段选配射频SiP链路，将系统工作频率按任务扩展至最高24GHz。
- GTX、千兆以太网、SPI及GPIO为任务载荷、控制设备和扩展模块提供高速与低速接口。
核心指标
典型应用方向
从高可靠核心到专用通信终端
高可靠任务通信终端
面向机载、弹载、空间及复杂环境平台，承载控制指令、状态回传和任务数据传输。
多模式协同数据链
在同一平台上配置宽带数传、窄带测控及独立接收链路，适配不同任务阶段与链路条件。
高频段专用通信节点
通过变频、频率源和接收前端SiP组合，将通用通信核心扩展为面向特定高频段的任务终端。
