超宽带高性能通信系统

FM40S集成9kHz–8GHz射频收发、410K级FPGA逻辑、双核Cortex-A9、4Gb PS侧DDR3及14位ADC/DAC,面向超宽带采集、缓存和实时通信处理;RF1101与RF1102分别完成双通道接收和发射前端功能,形成小信号2×2 MIMO宽带通信系统。

FM40S50–500MHz带宽2T2R+1OR

参考架构

FM40S超宽带高性能通信平台

以FM40S为超宽带射频与实时处理核心,配合RF1101双通道接收前端和RF1102双通道发射前端,构建50–500MHz瞬时带宽的2T2R+1OR高性能通信系统。

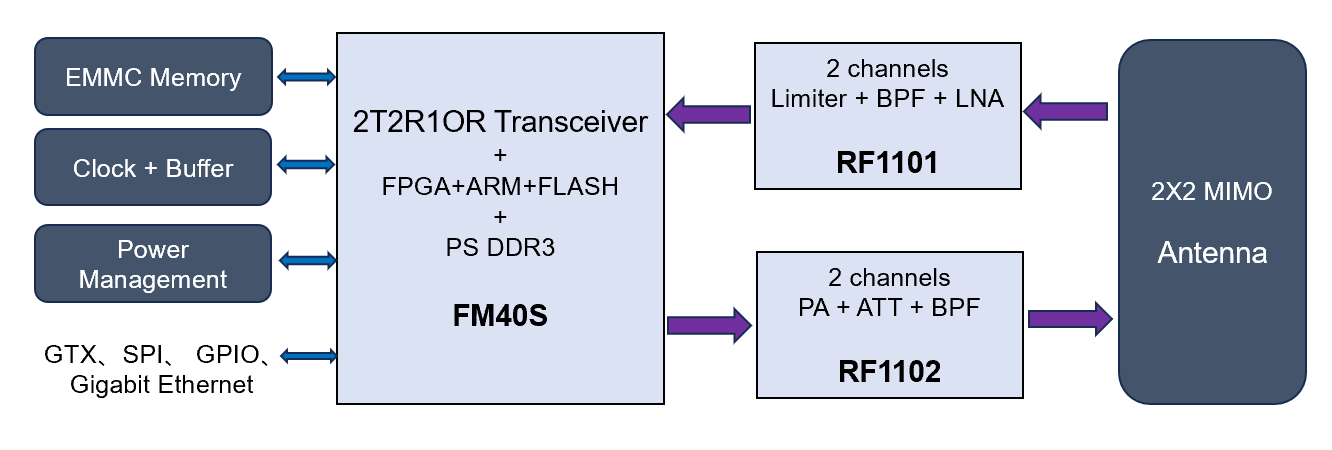

FM40S超宽带高性能通信系统参考框图:eMMC、时钟、电源、RF1101双通道接收前端、RF1102双通道发射前端和2×2 MIMO天线

平台功能

从宽带采集到实时通信处理

  • 以FM40S为超宽带射频采集、实时处理与嵌入式控制核心,面向高数据率通信链路。
  • 50–500MHz可配置瞬时带宽,可根据数据率、频谱资源和处理负载选择工作带宽。
  • 2T2R+1OR射频架构支持双通道收发,并保留独立观测接收通道用于监测、校准或扩展处理。
  • 410K级逻辑资源与双核Cortex-A9协同完成宽带调制解调、数字上下变频、滤波及协议管理。
  • 4Gb PS侧DDR3承担宽带数据缓存,eMMC与内置Flash用于程序、波形、参数及任务数据管理。
  • 14位ADC/DAC兼顾宽带采集与动态范围,为复杂波形和高吞吐实时处理提供数据基础。
  • RF1101完成双通道接收限幅、带通滤波和低噪声放大,RF1102完成双通道发射放大、衰减及滤波。
  • GTX和千兆以太网提供高速数据通道,SPI与GPIO用于射频前端、时钟及外围设备控制。

核心指标

射频覆盖9kHz–8GHz
瞬时带宽50–500MHz可配置
射频架构2T2R+1OR
处理资源410K级逻辑 · 双核Cortex-A9
存储资源4Gb PS DDR3 · eMMC · 内置Flash
数据转换14位ADC / DAC

典型应用方向

面向高吞吐任务构建宽带终端

01

超宽带任务数据链

承载多路任务载荷、高速数据及状态信息,面向机载、车载和地面宽带通信终端。

02

高清图传与多传感器回传

利用大瞬时带宽和高速缓存处理视频、雷达或其他高吞吐载荷数据。

03

宽带波形与通信处理平台

面向自定义宽带波形、频谱处理和通信算法开展快速开发、验证与系统集成。
