WIRELESS COMPUTING & RF PRODUCT PLATFORM

让无线系统
更快进入工程化

从无线计算平台、GaN 功率放大芯片到低成本射频 SiP，以系列化产品缩短验证周期，降低系统集成风险。

选择适合的平台 →查看能力对比 ↘

3 大产品系列28 款在售产品0.3–34 GHz 射频覆盖

射频前端RF Front-End

数字处理Digital Processing

高速互联High-Speed I/O

WIRELESS COMPUTING

FJM 无线计算平台

标准化 SDR、直采与多通道计算平台

↘02

GAN POWER AMPLIFIER

功放芯片系列

2–18 GHz、10–140 W GaN MMIC 产品矩阵

↘03

LOW-COST RF SIP

低成本射频 SiP

变频、功分、放大、衰减与检波一体化

↘

PRODUCT SELECTOR

先看任务，再选平台

产品不按“高低配”简单排列，而是对应不同无线系统架构。选择你的核心任务，快速定位更合适的平台。

低成本微型 SDR

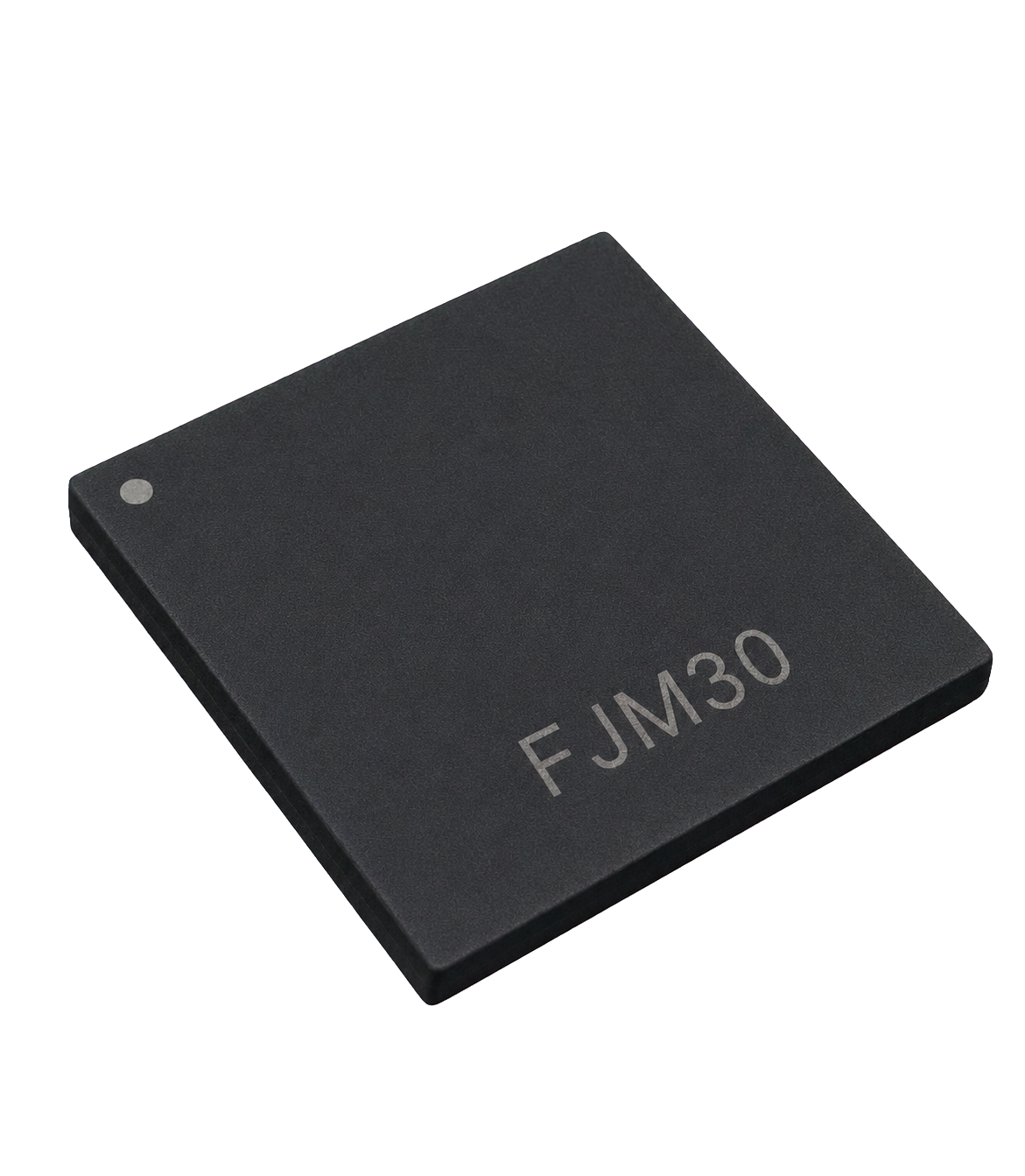

FJM30

面向无线通信、Mesh 自组网与通用 SDR 的微型平台

收发架构: 2T2R
频率范围: 70 MHz—6 GHz
瞬时/处理带宽: 200 kHz—56 MHz
处理能力: ≈85K Logic Cells
关键能力: 8,000 跳/秒
封装尺寸: 17 × 17 × 1.66 mm

通用 SDRMesh 自组网无线图传

高算力多通道 SDR

FJM35

面向复杂协议、数据链与网络化系统的异构处理平台

收发架构: 2T3R
频率范围: 30 MHz—7 GHz
瞬时/处理带宽: 20 kHz—70 MHz
处理能力: ≈410K Logic Cells
关键能力: ≤40,000 跳/秒
封装尺寸: 23 × 23 × 2.59 mm

数据链导航定位小型化雷达

四通道高速直采

FJM44

面向宽带接收、实时处理和阵列化扩展的直采平台

收发架构: 4R 直采
频率范围: 10 MHz—6 GHz
瞬时/处理带宽: 最高 1.2 GHz
处理能力: 325K Logic Cells
关键能力: <1 μs 重构
封装尺寸: 27 × 27 × 3 mm

数字相控阵电子侦察高速采集

四通道接收与 DBF

FJM50

面向多通道同步接收、低中频与数字波束形成

收发架构: 1T4R
频率范围: 200 MHz—6 GHz
瞬时/处理带宽: 52 kHz—100 MHz
处理能力: 325K Logic Cells
关键能力: 多设备同步
封装尺寸: 23 × 23 × 3.34 mm

四象限雷达北斗抗干扰频谱监测

CAPABILITY MATRIX

四个平台，一套清晰的工程路径

把通道、处理、应用和工程适配放在同一张表里，避免只按单一指标选型。

能力维度	FJM30低成本微型 SDR	FJM35高算力多通道 SDR	FJM44四通道高速直采	FJM50四通道接收与 DBF
收发/采集架构	2T2R	2T3R	4R 直采	1T4R
频率范围	70 MHz—6 GHz	30 MHz—7 GHz	10 MHz—6 GHz	200 MHz—6 GHz
瞬时/处理带宽	200 kHz—56 MHz	20 kHz—70 MHz	最高 1.2 GHz	52 kHz—100 MHz
处理资源定位	≈85K Logic Cells	≈410K Logic Cells	325K Logic Cells	325K Logic Cells
快跳/数据能力	8,000 跳/秒	≤40,000 跳/秒	<1 μs 重构	多设备同步
首选任务	通用 SDR	数据链	数字相控阵	四象限雷达
工程价值	小型化验证与规模化部署	需要 Linux 与 FPGA 协同的系统	高吞吐同步采集与边缘处理	多通道相干接收与 DBF 系统
封装尺寸	17 × 17 × 1.66 mm	23 × 23 × 2.59 mm	27 × 27 × 3 mm	23 × 23 × 3.34 mm

注：页面为平台级定位对比；具体接口、频率范围与环境等级以对应产品规格书为准。

GAN POWER AMPLIFIER MMIC

功放芯片系列

覆盖 S、C、X、Ku 等频段的 GaN 高功率放大芯片，兼顾输出功率、带宽、增益与效率，适用于收发组件、雷达及无线通信系统。

GaN 功率放大器

HYPA101

4–8 GHz、约 140 W 高功率放大芯片，适用于宽带收发与通信组件。

工作频率4–8 GHz

输出功率: 51.5 dBm
小信号增益: 34 dB
PAE: 32%
偏置: 48 V / 2.3 A

GaN 功率放大器

HYPA102

8–12 GHz、约 125 W 高功率放大芯片，兼顾高增益与效率。

工作频率8–12 GHz

输出功率: 51 dBm
小信号增益: 37 dB
PAE: 38%
输入 VSWR: < 1.7

GaN 功率放大器

HYPA103

8–11 GHz、约 125 W 高功率放大芯片，面向 X 波段高功率链路。

工作频率8–11 GHz

输出功率: 51 dBm
小信号增益: 36 dB
PAE: 38%
偏置: 48 V / 0.19 A

GaN 功率放大器

HYPA201

2–4 GHz、约 55 W 连续波功率放大芯片。

工作频率2–4 GHz

输出功率: 47.5 dBm
小信号增益: 31 dB
PAE: 44%
偏置: 28 V / 1.13 A

GaN 功率放大器

HYPA202

2–6 GHz、约 30 W 宽带功率放大芯片。

工作频率2–6 GHz

输出功率: 45 dBm
小信号增益: 33 dB
PAE: 44%
偏置: 28 V / 0.835 A

GaN 功率放大器

HYPA203

8–13 GHz、约 70 W 宽带高功率放大芯片。

工作频率8–13 GHz

输出功率: 48.5 dBm
小信号增益: 28 dB
PAE: 30%
偏置: 28 V / 0.273 A

GaN 功率放大器

HYPA206

6–18 GHz、约 22 W 超宽带功率放大芯片。

工作频率6–18 GHz

输出功率: 43.5 dBm
小信号增益: 29.5 dB
PAE: 20%
偏置: 28 V / 0.738 A

GaN 功率放大器

HYPA210

6–18 GHz、约 30 W 超宽带功率放大芯片。

工作频率6–18 GHz

输出功率: 45 dBm
小信号增益: 28 dB
PAE: 23%
输入 VSWR: < 2

GaN 功率放大器

HYPA213

2–18 GHz、约 10 W 超宽带功率放大芯片。

工作频率2–18 GHz

输出功率: 40.5 dBm
小信号增益: 20 dB
PAE: 20%
偏置: 28 V / 0.577 A

GaN 功率放大器

HYPA216

5–6 GHz、约 120 W 高效率功率放大芯片。

工作频率5–6 GHz

输出功率: 51 dBm
小信号增益: 33 dB
PAE: 52%
偏置: 48 V / 1.6 A

GaN 功率放大器

HYPA217

13–18 GHz、约 80 W Ku 波段功率放大芯片。

工作频率13–18 GHz

输出功率: 48.5 dBm
小信号增益: 25 dB
PAE: 26%
偏置: 48 V / 0.15 A

GaN 功率放大器

HYPA219

8–12 GHz、约 80 W X 波段高效率功率放大芯片。

工作频率8–12 GHz

输出功率: 49 dBm
小信号增益: 34 dB
PAE: 40%
输入 VSWR: < 1.7

GaN 功率放大器

HYPA401

2–6 GHz、约 30 W 宽带连续波功率放大芯片。

工作频率2–6 GHz

输出功率: 47 dBm
小信号增益: 29 dB
PAE: 42%
输入 VSWR: < 1.65

GaN 功率放大器

HYPA402

2–6.5 GHz、约 30 W 宽带功率放大芯片。

工作频率2–6.5 GHz

输出功率: 45 dBm
小信号增益: 30 dB
PAE: 36%
偏置: 28 V

GaN 功率放大器

HYPA704

8–18 GHz、约 40 W 超宽带功率放大芯片。

工作频率8–18 GHz

输出功率: 46 dBm
小信号增益: 33 dB
PAE: 28%
输入 VSWR: < 1.7

PRODUCT MATRIX

功放芯片系列产品清单

按型号集中查看产品定位、频率范围、核心性能与封装尺寸，详细指标以对应 PDF 产品手册为准。

型号	产品类型	工作频率	核心性能	芯片/封装尺寸	资料
HYPA101	GaN 功率放大器	4–8 GHz	输出功率51.5 dBm小信号增益34 dBPAE32%偏置48 V / 2.3 A	4.5 × 5.25 × 0.10 mm	PDF ↓
HYPA102	GaN 功率放大器	8–12 GHz	输出功率51 dBm小信号增益37 dBPAE38%输入 VSWR< 1.7	4.5 × 5.25 × 0.10 mm	PDF ↓
HYPA103	GaN 功率放大器	8–11 GHz	输出功率51 dBm小信号增益36 dBPAE38%偏置48 V / 0.19 A	5.25 × 4.5 × 0.10 mm	PDF ↓
HYPA201	GaN 功率放大器	2–4 GHz	输出功率47.5 dBm小信号增益31 dBPAE44%偏置28 V / 1.13 A	4.0 × 4.5 × 0.10 mm	PDF ↓
HYPA202	GaN 功率放大器	2–6 GHz	输出功率45 dBm小信号增益33 dBPAE44%偏置28 V / 0.835 A	4.0 × 4.5 × 0.10 mm	PDF ↓
HYPA203	GaN 功率放大器	8–13 GHz	输出功率48.5 dBm小信号增益28 dBPAE30%偏置28 V / 0.273 A	4.0 × 6.0 × 0.10 mm	PDF ↓
HYPA206	GaN 功率放大器	6–18 GHz	输出功率43.5 dBm小信号增益29.5 dBPAE20%偏置28 V / 0.738 A	4.0 × 4.0 × 0.10 mm	PDF ↓
HYPA210	GaN 功率放大器	6–18 GHz	输出功率45 dBm小信号增益28 dBPAE23%输入 VSWR< 2	4.0 × 6.0 × 0.10 mm	PDF ↓
HYPA213	GaN 功率放大器	2–18 GHz	输出功率40.5 dBm小信号增益20 dBPAE20%偏置28 V / 0.577 A	3.2 × 4.3 × 0.10 mm	PDF ↓
HYPA216	GaN 功率放大器	5–6 GHz	输出功率51 dBm小信号增益33 dBPAE52%偏置48 V / 1.6 A	3.6 × 5.25 × 0.10 mm	PDF ↓
HYPA217	GaN 功率放大器	13–18 GHz	输出功率48.5 dBm小信号增益25 dBPAE26%偏置48 V / 0.15 A	3.6 × 5.25 × 0.10 mm	PDF ↓
HYPA219	GaN 功率放大器	8–12 GHz	输出功率49 dBm小信号增益34 dBPAE40%输入 VSWR< 1.7	4.0 × 6.0 × 0.08 mm	PDF ↓
HYPA401	GaN 功率放大器	2–6 GHz	输出功率47 dBm小信号增益29 dBPAE42%输入 VSWR< 1.65	4.8 × 3.8 × 0.10 mm	PDF ↓
HYPA402	GaN 功率放大器	2–6.5 GHz	输出功率45 dBm小信号增益30 dBPAE36%偏置28 V	4.8 × 3.8 × 0.10 mm	PDF ↓
HYPA704	GaN 功率放大器	8–18 GHz	输出功率46 dBm小信号增益33 dBPAE28%输入 VSWR< 1.7	3.45 × 5.0 × 0.10 mm	PDF ↓

LOW-COST RF SIP

低成本射频 SiP 系列

以国产化陶瓷 BGA 封装集成变频、放大、功分、数控衰减与检波功能，为小型化射频前端提供可快速落地的标准器件。

单通道变频 SiP

MIX-2028

集成混频器、中频双向放大与本振驱动，实现上/下变频切换。

工作频率20–28 GHz

中频: 0.1–5.5 GHz
变频增益: 10 dB
噪声系数: 14 dB
电流: 75 mA@5 V

双通道变频 SiP

DMIX-0618

双通道混频、射频双向放大、滤波及本振驱动集成。

工作频率6–18 GHz

中频: DC–5.5 GHz
增益: 2 dB
通道隔离: 45 dBc
电流: 51 mA@5 V

双通道变频 SiP

DMIX-2123

面向 21–23 GHz 收发组件的双通道独立变频平台。

工作频率21–23 GHz

中频: DC–6 GHz
增益: 7 dB
通道隔离: 45 dBc
电流: 15/67 mA@5 V

放大功分 SiP

APD-0118

集成宽带放大与四路功分，可用于信号分配或合路。

工作频率1–18 GHz

增益: 2 dB
噪声系数: 5 dB
功分输出 P-1: 4 dBm
电流: 51 mA@5 V

放大功分 SiP

APD-2123

面向 21–23 GHz 的四路放大功分与信号合路。

工作频率21–23 GHz

增益: 7 dB
噪声系数: 3.5 dB
合路输出 P-1: 21 dBm
电流: 15/67 mA@5 V

混频放大 SiP

MIXAMP-0618

集成混频、射频/中频放大、中频滤波与本振驱动。

工作频率6–18 GHz

中频: 0.1–5.5 GHz
增益: 25 dB
噪声系数: 4.5 dB
电流: 126 mA@5 V

可调增益放大 SiP

VGA-00320

集成放大器、6 位数控衰减器与温补衰减器。

工作频率0.3–20 GHz

增益: 15 dB
噪声系数: 3 dB
衰减范围: 0.5–31.5 dB
电流: 59 mA@5 V

可调增益放大 SiP

VGA-2034

覆盖毫米波频段的 6 位数控衰减与温补放大 SiP。

工作频率20–34 GHz

增益: 14 dB
噪声系数: 3 dB
衰减范围: 0.5–31.5 dB
电流: 51 mA@5 V

检波 SiP

DET-0227

集成耦合器、放大器与检波器，用于射频链路功率监控。

工作频率2–27 GHz

主路损耗: 0.5 dB
动态范围: 40 dB
上升沿: 100 ns
电流: 73 mA@5 V

PRODUCT MATRIX

低成本射频 SiP 系列产品清单

按型号集中查看产品定位、频率范围、核心性能与封装尺寸，详细指标以对应 PDF 产品手册为准。

型号	产品类型	工作频率	核心性能	芯片/封装尺寸	资料
MIX-2028	单通道变频 SiP	20–28 GHz	中频0.1–5.5 GHz变频增益10 dB噪声系数14 dB电流75 mA@5 V	8 × 6 × 1.5 mm	PDF ↓
DMIX-0618	双通道变频 SiP	6–18 GHz	中频DC–5.5 GHz增益2 dB通道隔离45 dBc电流51 mA@5 V	12 × 9 × 1.5 mm	PDF ↓
DMIX-2123	双通道变频 SiP	21–23 GHz	中频DC–6 GHz增益7 dB通道隔离45 dBc电流15/67 mA@5 V	9 × 9 × 1.5 mm	PDF ↓
APD-0118	放大功分 SiP	1–18 GHz	增益2 dB噪声系数5 dB功分输出 P-14 dBm电流51 mA@5 V	9 × 9 × 1.5 mm	PDF ↓
APD-2123	放大功分 SiP	21–23 GHz	增益7 dB噪声系数3.5 dB合路输出 P-121 dBm电流15/67 mA@5 V	9 × 9 × 1.5 mm	PDF ↓
MIXAMP-0618	混频放大 SiP	6–18 GHz	中频0.1–5.5 GHz增益25 dB噪声系数4.5 dB电流126 mA@5 V	9 × 9 × 1.5 mm	PDF ↓
VGA-00320	可调增益放大 SiP	0.3–20 GHz	增益15 dB噪声系数3 dB衰减范围0.5–31.5 dB电流59 mA@5 V	10 × 6 × 1.5 mm	PDF ↓
VGA-2034	可调增益放大 SiP	20–34 GHz	增益14 dB噪声系数3 dB衰减范围0.5–31.5 dB电流51 mA@5 V	10 × 6 × 1.5 mm	PDF ↓
DET-0227	检波 SiP	2–27 GHz	主路损耗0.5 dB动态范围40 dB上升沿100 ns电流73 mA@5 V	9 × 9 × 1.5 mm	PDF ↓

TYPICAL APPLICATIONS

从标准平台进入真实系统

围绕通信、雷达、导航和通用 SDR 四类任务，复用硬件、软件与验证基础。

战术通信与数据链

快速跳频、协议处理、自主组网与多通道收发。

优先 FJM35 →

雷达与 SAR

宽带直采、高速数据流与后端 GPU 协同处理。

优先 FJM44 →

导航抗干扰

多通道同步采集、阵列校准与数字波束形成。

优先 FJM50 →

通用 SDR

低成本验证、算法迁移与产品快速工程化。

优先 FJM30 →

ENGINEERING SUPPORT

平台标准化，工程支持不缩水

从产品选型、母板与接口适配，到 FPGA/嵌入式开发环境和系统联调，形成可落地的工程闭环。

01　产品选型与架构评审02　参考设计与开发资料03　算法移植与系统联调

查看产品资料 →
